出口型無極繩在線實時監測系統

礦用無極繩在線實時監測系統為無極繩、皮帶牽引鋼絲繩在線實時探傷而設計，可適應抱索器不可拆卸的工況條件，屬智能型探傷工程自動化監測裝置。系統采用全天候無人值守自動探傷監管模式，利于全面及時了解運行中鋼絲繩使用狀況，保障安全。該系統獨創“三維磁感應橋”、“變量補償傳感器”、“自平衡同步勵磁”、“半閉合磁路和傳感器分布”、“結構形式”、“用軟件”等組合創新技術集成，實現全天候在線實時自動探測、聲光報警、遠程監管，可隨時查閱鋼絲繩的內外斷絲、磨損、銹腐蝕、疲勞、變形等損傷的量值、位置、類型等損傷信息，定時打印探傷報告。

產品型號系統功能功能優勢規格參數 常見問題

名稱	產品型號	結構規格	探測繩徑范圍	適用形式
TST猴車鋼絲繩（無極繩）自動探傷系統V3.0	KJ578	TS-G2101W	16~56mm	無環繞

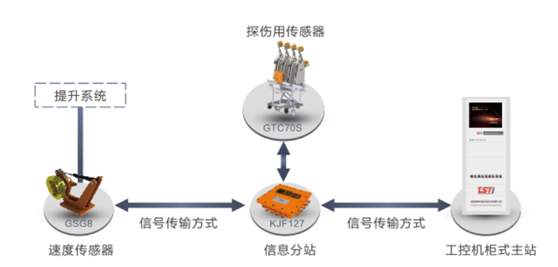

系統拓撲圖：

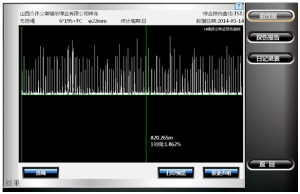

檢測報告：

數據采集裝置及其它附屬設施便于次安裝于工況現場各適當位置。

實現寬距探測和高速探測。

通過定量無損探測和遠程網絡通信，實現了在線監測技術與日常設備管理的有機結合。

24小時不間斷運行和遠程監測、實時預警，實現對鋼絲繩內外部斷絲、磨損、銹蝕、疲勞等各種隱蔽性損傷的在線實時監測。并能現場給出探測數據及各種損傷明確的數量值，并能做出安全狀況評價及現場打印報告。

使用軟件能立運行，并實現其它控制操作系統的并入和兼容。

具有機械抗振和抗電磁干擾功能。

實現損傷情況現場聲光報警的同時實現短信實時報警功能。

具有防水、防塵、耐油、防潮功能。

提供軟件維護和升持續服務。

1.定量定性探傷

可依據模式識別軟件判別鋼絲繩內、外部疲勞、銹蝕、磨損及斷絲等損傷類型

2.探傷

電磁感應信噪比：S/N＞85dB

3.寬距探傷

信號有提取距離30mm以上

4.高速探傷

探測速度30m/s

5.智能探傷

智能自動定量判別、分類統計各種內外部損傷，準確評估鋼絲繩安全狀態

6.大數據云平臺

同時融入物聯網、大數據、云計算等數據信息互聯分析技術，使安全監測信息從局部向區域化規模擴展，分布式終信息融入整體安全信息數據庫，實現安全管理“無邊界”互聯互通。

規格參數

系統參數：

電磁感應信噪比：S/N＞85dB

探傷定量不確定度：≤±1.2％

信號有提取距離：0～30mm

探傷實時響應時間：≤0.5ms

可持續探測距離：>100km

傳感器耗散功率：<50mW

可靠性校驗周期：>27萬小時

電壓及電流：

a）額定工作電壓：5VDC

b）電壓波動范圍：（4.75～5.25）VDC
